Soffietti circolari

Caratteristiche dei soffietti circolari

I soffietti sono realizzati in tessuto di poliammide rigido con strati di PVC su entrambi i lati.

Queste protezioni vengono utilizzate per proteggere viti, assi, colonne e per la protezione della fibra ottica nelle macchine laser.

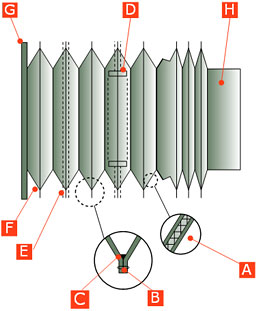

Parti del soffietto circolare

• A Tessuto in nylon con strati di PVC.
• B Cucitura.
• C Rivestimento in silicone.
• D Pattini in PVC.
• E Anello in acciaio, quando i soffietti sono di grandi dimensioni.
• F Fori di uscita dell’aria.
• G Supporto di fissaggio alla macchina.
• H Collare di fissaggio alla macchina.

Sistemi di apertura dei soffietti circolari

Per quanto riguarda gli elementi protettivi pesanti e di orientamento verticale, Tecnifuelle introduce dei sistemi di apertura:

SISTEMA 1
Dispositivo di tensione a modo di apertura tramite graffe, posizionate sul telaio di supporto, nelle pieghe dove risulti conveniente in funzione della dimensione del soffietto.

SISTEMA 2
Dispositivo di tensione a forma di forbice, idoneo per quegli elementi che non sono guidati dai telai intermedi.

Forme di fissaggio finale alla macchina

• Nel sistema con telai metallici in acciaio, sia le forme sia i fori di fissaggio devono essere specificati dal cliente.
• Nel fissaggio tramite velcro, una parte è unita al telaio finale del soffietto e l’altra parte al telaio della macchina.

1. Telai finali di fissaggio alla macchina
2. Piega intera
3. Mezza piega
4. Telaio più grande della piega
5. Fissaggio tramite velcro
